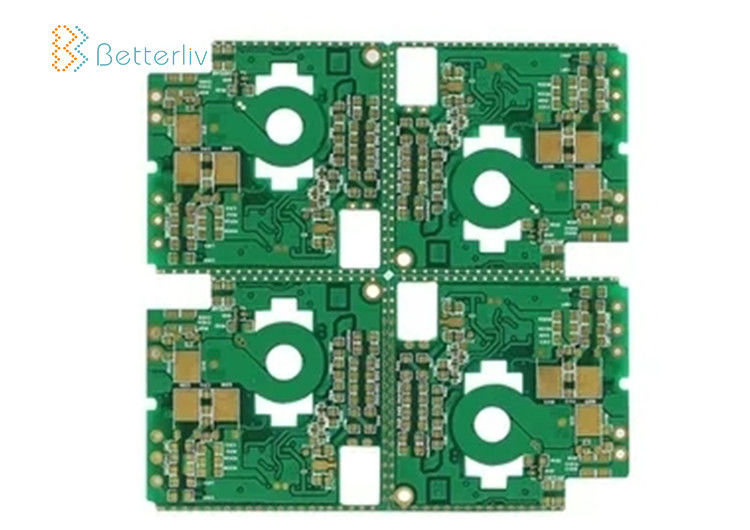

OEM 6 Layer PCB Board ، FR4 لوحة دوائر مزدوجة الجوانب
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | 6 طبقة Pcb التجمع | Min. الحد الأدنى. line width عرض الخط: | 0.075 ملم / 0.075 ملم (3 مل / 3 مل) |
|---|---|---|---|
| مادة أساسية: | FR-4 / CEM-1 / CEM-3 / Polyimild / PTFE / روجرز | سماكة النحاس: | 0.4-2 ميل (10-50 ميكرومتر) |
| تشطيبات السطح: | HASL / OSP / Ag / ENIG / ENEPIG / فضي غمر ، قصدير | خدمة: | خدمة محطة واحدة في تركيا |
| تسليط الضوء: | OEM 6 Layer PCB Board,FR4 لوحة دوائر مزدوجة الجوانب,لوحة دوائر OEM مزدوجة الجوانب |
||
FR4 Double Side 6 Layer PCB Board النموذج الأولي يجعل الشركات المصنعة OEM متعدد الطبقات لوحات ثنائي الفينيل متعدد الكلور
القدرة على تصنيع ثنائي الفينيل متعدد الكلور
| مقالة - سلعة | وصف | الإمكانية |
| مادة | مواد التصفيح | FR4 ، عالي TG FR4 ، تردد عالي ، الشب ، FPC ... |
| قطع اللوح | عدد الطبقات | 1-48 |
| الحد الأدنى للسمك للطبقات الداخلية (يتم استبعاد سمك النحاس) |
0.003 بوصة (0.07 ملم) | |
| سماكة مجلس | اساسي | (0.1-4 مم ± 10٪) |
| دقيقة. | فردي / مزدوج: 0.008 ± 0.004 بوصة | |
| 4 طبقة: 0.01 ± 0.008 " | ||
| 8 طبقة: 0.01 ± 0.008 " | ||
| القوس واللف | لا يزيد عن 7/1000 | |
| وزن النحاس | وزن النحاس الخارجي | 0.5-4 0z |
| وزن النحاس الداخلي | 0.5-3 0z | |
| حفر | الحجم الأدنى | 0.0078 بوصة (0.2 ملم) |
| حفر الانحراف | ± 0.002 ″ (0.05 مم) | |
| تحمل ثقب PTH | ± 0.002 ″ (0.005 مم) | |
| التسامح ثقب NPTH | ± 0.002 ″ (0.005 مم) | |
| قناع اللحيم | اللون | أخضر ، أبيض ، أسود ، أحمر ، أزرق ... |
| مسح قناع اللحام دقيقة | 0.003 ″ (0.07 مم) | |
| سماكة | (0.012 * 0.017 مم) | |
| بالشاشة الحريرية | اللون | أبيض ، أسود ، أصفر ، أزرق ... |
| الحجم الأدنى | 0.006 ″ (0.15 ملم) | |
| الحد الأقصى لحجم لوحة التشطيب | 700 * 460 مم | |
| صقل الأسطح | HASL ، ENIG ، غمر الفضة ، قصدير مغمور ، OSP ... | |
| مخطط ثنائي الفينيل متعدد الكلور | مربع ، دائرة ، غير منتظم (مع الرقص) | |
| طرد | QFN ، BGA ، SSOP ، PLCC ، LGA | |
خدمتنا
• شراء مواد المكونات الإلكترونية
• تصنيع ثنائي الفينيل متعدد الكلور
• خدمة تجميع ثنائي الفينيل متعدد الكلور.(SMT ، DIP)
• الاختبار الكامل: AOI ، الأشعة السينية ، الاختبار داخل الدائرة (ICT) ، الاختبار الوظيفي (FCT)
• خدمة طلاء مطابقة
• النماذج الأولية والإنتاج بالجملة ...
• تخطيط ثنائي الفينيل متعدد الكلور ، تصميم PCBA وفقًا لفكرتك
التعليمات
س 1.ما هي خدمات التصنيع التي تقدمها؟
A1: نحن نقدم حل تصنيع متكامل وقفة واحدة بما في ذلك تصنيع ثنائي الفينيل متعدد الكلور ، وتوريد المكونات والمشتريات ، و SMT ، وحقن البلاستيك والمعادن ، والتجميع النهائي ، والاختبار ، ودعم الشهادات ، وخدمات التصنيع الأخرى.
س 2.هل يمكننا التوقيع على اتفاقية عدم الإفشاء قبل إرسال الملفات؟
ج 2: بالتأكيد ، نود توقيع اتفاقية عدم الإفشاء (NDA) مع عملائنا والحفاظ على سرية ملفات الإنتاج.
س 3.ما هي الملفات التي تحتاجها لعرض أسعار PCB & PCBA؟
A3: نحتاج إلى معرفة استعلام الكمية ، BOM ، PCB Gerber ، متطلبات مواصفات PCB ، ملف الاختيار والمكان ، خطة الاختبار (إذا كنت بحاجة).ثم سوف نتحقق من الأمر ونقتبس لك في غضون 24 ساعة ، ونود أن نقدم لك أفضل سعر ممكن.
س 4.ما هو الحد الأدنى لكمية الطلب لأمر PCBA؟
A4: لدينا PCBA MOQ هو 1 قطعة ، يمكننا دعمك من التحقق من عينة التصميم إلى تشغيل الإنتاج الضخم.نحن محترفون ومستعدون لمساعدتك في الحصول على جميع عمليات التصنيع بسرعة وسهولة.
س 5.ما هي مهلة الإنتاج لطلب PCBA؟
A5: مهلة إنتاج PCBA لدينا هي 1 ~ 2wks لعينة النظام (1 ~ 20pcs) ؛3 ~ 4 أسابيع لتشغيل الإنتاج التجريبي (100 ~ 1000 قطعة) ، 4 ~ 5 أسابيع لتشغيل الإنتاج الضخم (> 1000 قطعة).يمكننا أيضًا أن نقدم لك الخدمة العاجلة إذا كنت في حاجة إليها بشكل عاجل.
