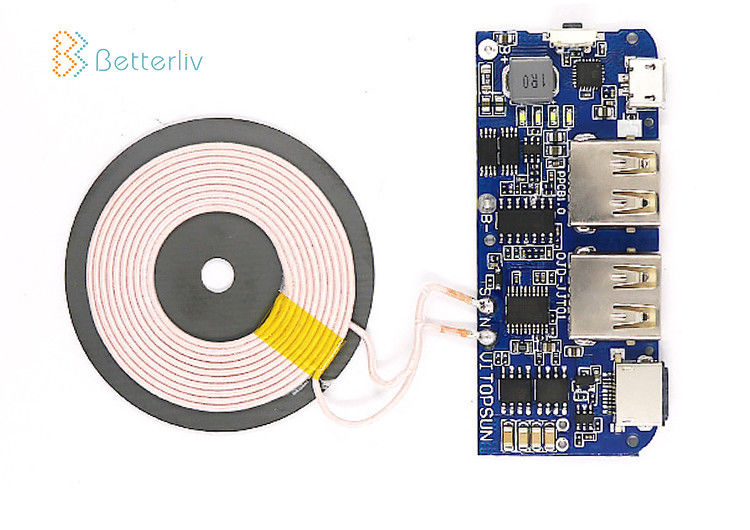

ODM Wireless Charger PCBA ، Qi Qi Charger Board One Stop Services

الشاحن اللاسلكي PCBA PCB Module Custom Electronic Assembly PCB PCBA Cheap Price



1.1 ملخص وحدة وحدة الإرسال
(1) جهد الإدخال: 5 فولت تيار مستمر +/- 5٪
تيار الإدخال المقدر: 1.6A MAX
جهد تموج الإدخال المطلوب: <150mVp-p @ 1.6A 5V
طاقة الإخراج لـ Rx: 5W (إدخال 5W / 5V-1.5A)
تردد التبديل: العمل من أجل QI 110-145 كيلو هرتز
كفاءة الشحن> 73٪ (TI BQ51020-R-EVK) 5 وات
درجة حرارة التشغيل المحيط: -10 إلى 45 درجة مئوية
أكثر من الحماية الحالية: نعم
الحماية الحرارية: نعم
درجة حرارة التخزين: -20 إلى + 85 درجة مئوية
منطقة الشحن الفعالة: النوع.+/- 5 مم من مركز الملف (Dz = 3 مم)
مسافة الشحن الفعالة: اكتب + 3 ~ + 6mm من Tx-coil إلى Rx-coil

1.2 وحدة وحدة الملف
محاثة ملف الطاقة: 11.8 uH +/- 10٪
مقاومة لفائف الطاقة ، DCR: 56 +/- 20٪ أوم
قيمة Q: 111 +/- 10٪



اسم المنتج	وحدة الشحن والإرسال اللاسلكي
شكل	قابل للتخصيص
نوع العرض	التصميم
انتاج |	5 فولت 2 أمبير
قوة	10-15 واط
بحجم	الملف: 49x49mm PCB: 75.8x35.2mm ، OEM
حسب الطلب	قبول



الخدمة الرئيسية



التعليمات

س: ما هي المهلة؟
ج: العينة 2-7 أيام عمل.
يعتمد وقت الإنتاج الضخم على الكمية.

س: هل للشاحن اللاسلكي الضمان؟حتى متى؟
ج: نحن نقدم ضمان 12 شهرًا ؛يبدأ الضمان من تاريخ الشراء

س: هل يمكن للشاحن اللاسلكي شحن هاتفي المحمول؟
ج: يدعم الشاحن اللاسلكي أجهزة Qi الجاهزة مع أجهزة استقبال مدمجة (لا يلزم وجود مستقبل Qi إضافي).يرجى تأكيد هاتفك المحمول ما إذا كان يدعم وظيفة Qi أم لا.إذا لم يكن الأمر كذلك ، فيرجى شراء جهاز استقبال Qi لاستخدامه معًا ، فهذا العنصر مناسب لمعظم هواتف moblie.



س: هل سيؤثر الشاحن اللاسلكي على الأجهزة اللاسلكية الأخرى ، هل هو آمن؟

ج: لا ، استخدام الشحن اللاسلكي غير ضار لجسم الإنسان ، فهو غير مؤين بتردد منخفض.
