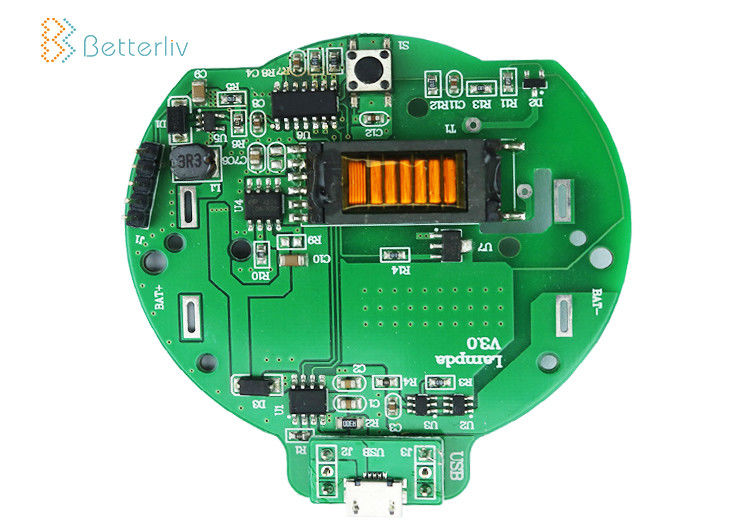

FR4 امدادات الطاقة Pcb Board طبقة مزدوجة Pcba إلكترونيات لصوت بلوتوث
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| سماكة مجلس: | 0.2 مم - 4.5 مم | Min. الحد الأدنى. line width عرض الخط: | 0.08 ملم |
|---|---|---|---|
| سماكة النحاس: | 1/2 أوقية - 4 أوقية | حجم ثقب النهاية:: | PTH ± 0.003 '' ، NPTH ± 0.002 " |
| المواد الأساسية:: | ألومنيوم سيراميك FR4 CEM1 CEM3 | مجلس سميك: | 0.2-4.0 مم |
| خدمة SMT / DIP:: | 0.3 مم IC ، BGA ، QFP ، 0201 مكونات | تشطيبات السطح: | HASL-LF / OSP / ENIG إلخ |
| تسليط الضوء: | FR4 امدادات الطاقة لوحة Pcb طبقة مزدوجة,مزود طاقة بلوتوث لوحة Pcb طبقة مزدوجة,مزود بلوتوث لوحة Pcb طبقة مزدوجة |
||
تصميم مزود الطاقة OEM PCBA FR4 لوحة دوائر مطبوعة ذات طبقة مزدوجة
مزايا
1. أداء مستقر ، استقبال إشارة قوي ، مسافة خط مستقيم فوق 10 أمتار
2. جهد الإدخال: 5V-22V ، (إذا كان الجهد 24V مطلوبًا ، يمكن تخصيصه بشكل منفصل)
3. انتاج الطاقة: 4 أوم 3 واط + 3 واط
4. يمكن استخدام وظيفة بلوتوث ومضخم الطاقة اثنين في واحد ، عند الاتصال بمصدر الطاقة ومكبر الصوت ، ومساحة صغيرة واستخدام كبير.تقليل مشاكل الأسلاك والتجميع في الإنتاج وتحسين عائد الإنتاج.
طلب
صوت بلوتوث ، كراسي التدليك ، الأجهزة المنزلية ، السيارات الكهربائية ، الألعاب ، الإضاءة ، المنتجات الكهروضوئية ، معدات اللياقة البدنية ، إلخ.
مواصفات الجمعية PCBA
| نوع التجميع PCBA | SMT ، DIP ، تكنولوجيا مختلطة (تركيب السطح ومن خلال الفتحة) ، تجميع الكابلات |
| نوع لحام PCBA الإلكترونية | معجون لحام قابل للذوبان في الماء ، خالي من الرصاص وخالي من الرصاص |
| الحد الأدنى من الملعب IC لـ OEM PCBA | 0.2 مم |
| الحد الأدنى لحجم رقاقة لوحة PCBA | 0201 (0.2 × 0.1) / 0603 (0.6 × 0.3 ملم) |
| الحد الأقصى لحجم BGA SMT Assembly PCBA | 74x74 ملم |
| بغا الكرة الملعب PCBA | 1.00 مم (حد أدنى) ، 3.00 مم (كحد أقصى) |
| بغا الكرة قطرها الجمعية بكبا | 0.40 مم (الحد الأدنى) ، 1.00 مم (الحد الأقصى) |
| عناصر | BGA و VFBGA |
| ناقلات الرقاقات الخالية من الرصاص / CSP | |
| ثنائي الفينيل متعدد الكلور SMT الجمعية على الوجهين | |
| الملعب الدقيق إلى 0.8 ميل | |
| إصلاح BGA و Reball | |
| مكونات سلبية | |
| صغيرة مثل حزمة 0402 | |
| صغيرة مثل 0201 مع مراجعة التصميم | |
| صفيفات الشبكة الكروية (BGA) | |
| صغيرة بحجم 0.5 مم | |
| إزالة الأجزاء واستبدالها | |
| حجم اللوحة العارية | الأصغر: 0.25 * 0.25 بوصة |
| الأكبر: 20 * 20 بوصة | |
| تنسيق الملف | فاتورة المواد |
| ملفات جربر | |
| ملف Pick-N-Place | |
| أنواع الخدمة | تسليم مفتاح ، تسليم مفتاح جزئي أو شحنة |
| تغليف المكونات | قص الشريط ، الأنبوب ، البكرات ، الأجزاء السائبة |
| تحويل الوقت | الخدمة في نفس اليوم إلى 15 يومًا من الخدمة |
| اختبارات | أول اختبار للنموذج الأولي قبل الإنتاج بكميات كبيرة ، اختبار Flying Probe ، اختبار AOI لفحص الأشعة السينية ، BGA X-ray ، PCB E-test |
خدمات PCB / PCBA
1. اختبار: تكنولوجيا المعلومات والاتصالات ووظيفية مع فريق دعم فني وهندسي كامل
2. FR-4 ، FR-4 High TG ، CEM-1 ، CEM-3 ، مادة الألومنيوم الأساسية.
3. ثنائي الفينيل متعدد الكلور أحادي الجانب ، ثنائي الفينيل متعدد الكلور على الوجهين ، ثنائي الفينيل متعدد الكلور متعدد الطبقات ، سعر تنافسي ، جودة جيدة وخدمة جيدة.
4. مؤهلات النموذج الأولي من خلال أحجام الإنتاج
5. هال ، هال خالية من الرصاص ، غمر الذهب / الفضة / القصدير ، معالجة السطح OSP.
6. تتوافق لوحات الدوائر المطبوعة مع 94V0 ، وتلتزم بمعيار ثنائي الفينيل متعدد الكلور IPC610 Class 2 الدولي.
7. تتراوح الكميات من النموذج الأولي إلى الإنتاج المتوسط والدُفعات.
