وحدة الإرسال الصغيرة Qi ، وحدة الإرسال اللاسلكي PCBA
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | 10 وات صغير لاسلكي شحن PCBA | وظيفة: | QC2.0 ، QC3.0 |
|---|---|---|---|
| مادة أساسية: | FR4 | سماكة النحاس: | 1 أوقية |
| سماكة مجلس: | 1.6 مم | Min. الحد الأدنى. line width عرض الخط: | 0.1 ملم |
| Min. الحد الأدنى. Hole Size حجم الحفرة: | 0.2 مم | اختبار PCBA: | الأشعة السينية ، اختبار AOI ، الاختبار الوظيفي |
| اختبار ثنائي الفينيل متعدد الكلور: | منصة الاختبار ، اختبار المسبار الطائر | ||
| تسليط الضوء: | وحدة الإرسال الصغيرة Qi,وحدة الإرسال Qi PCBA,وحدة الإرسال اللاسلكية PCBA |
||

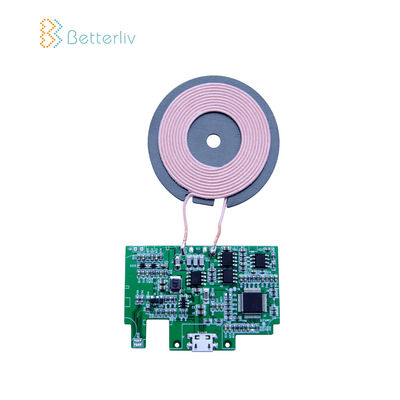

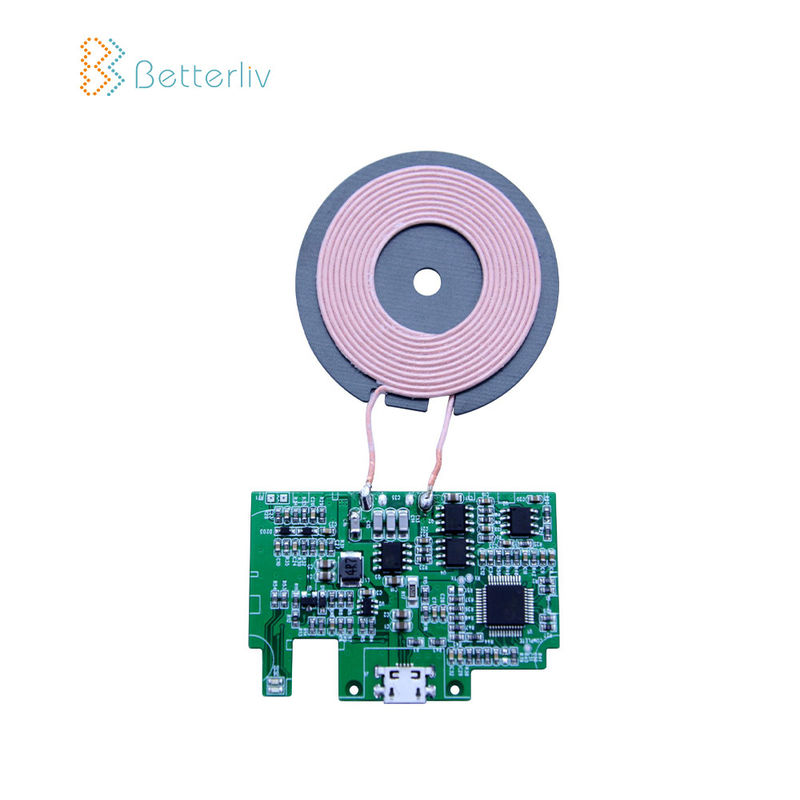

10 Watt صغير لاسلكي شحن PCBA مضمن سريع Qi شاحن وحدة الإرسال اللاسلكي PCBA
وصف الإنتاج
| لا. | العنصر | تخصيص |
| 1 | رقم الطبقة | 1-18 طبقات |
| 2 | مادة | FR-4 ، FR2.Taconic ، Rogers ، CEM-1 CEM-3 ، سيراميك ، أواني فخارية ، صفائح مدعمة بالمعدن |
| 3 | صقل الأسطح | HASL (LF) ، طلاء بالذهب ، ذهب مغمور بالنيكل غير الكهربائي ، قصدير مغمور ، OSP (Entek) |
| 4 | سمك لوحة النهاية | 0.2 مم - 6.00 مم (8 ميل - 126 ميل) |
| 5 | سماكة النحاس | 1/2 أوقية دقيقة ؛ 12 أوقية كحد أقصى |
| 6 | قناع اللحيم | أخضر / أسود / أبيض / أحمر / أزرق / أصفر |
| 7 | عرض المقياس الأدنى وتباعد الأسطر | 0.075 مم / 0.1 مم (3 مل / 4 مل) |
| 8 | الحد الأدنى لقطر الفتحة للتجريف باستخدام الحاسب الآلي | 0.1 مم (4 مل) |
| 9 | الحد الأدنى لقطر الفتحة للتثقيب | 0.9 مم (35 مل) |
| 10 | أكبر حجم للوحة | 610 مم * 508 مم |
| 11 | حفرة بوسيتن | +/- 0.075 مم (3 مل) حفر CNC |
| 12 | عرض الموصل (W) |
0.05 مم (2 ميل) أو ؛ +/- 20٪ من العمل الفني الأصلي |
| 13 | قطر الثقب (H) |
PTH L: +/- 0.075 مم (3 مل) ؛ غير PTH L: +/- 0.05 مم (2 ميل) |
| 14 | التسامح المخطط التفصيلي |
0.125 مم (5 مل) التوجيه باستخدام الحاسب الآلي ؛ +/- 0.15 مم (6 مل) باللكم |
| 15 | الاعوجاج واللف | 0.70٪ |
| 16 | مقاومة العزل | 10Kohm-20Mohm |
| 17 | التوصيل | <50 أوم |
| 18 | اختبار الجهد | من 10 إلى 300 فولت |
| 19 | مقاس اللوحه | 110 × 100 مم (دقيقة) ؛ 660 × 600 مم (حد أقصى) |
| 20 | خطأ في تسجيل طبقة الطبقة |
4 طبقات: 0.15 مم (6 مل) كحد أقصى ؛ 6 طبقات: 0.25 مم (10 مل) كحد أقصى |
| 21 | الحد الأدنى للمسافة بين حافة الثقب لدائرة pqttern للطبقة الداخلية | 0.25 مم (10 ميل) |
| 22 | الحد الأدنى للمسافة بين لوحة أولينيتو نمط الدائرة لطبقة داخلية | 0.25 مم (10 ميل) |
| 23 | تحمل سمك اللوح |
4 طبقات: +/- 0.13 مم (5 مل) ؛ 6 طبقات: +/- 0.15 مم (6 مل) |
| 24 | التحكم في المعاوقة | +/- 10٪ |
| 25 | مقاومة مختلفة | + - / 10٪ |
خدمتنا
* شراء مواد المكونات الإلكترونية
* تصنيع ثنائي الفينيل متعدد الكلور
* خدمة تجميع ثنائي الفينيل متعدد الكلور.(SMT ، DIP)
* الاختبار الكامل: AOI ، الأشعة السينية ، الاختبار داخل الدائرة (ICT) ، الاختبار الوظيفي (FCT)
* تجميع الكابلات والأسلاك
* خدمة طلاء مطابقة
* النماذج الأولية والإنتاج الضخم ...
* تخطيط ثنائي الفينيل متعدد الكلور ، تصميم PCBA وفقًا لفكرتك
مزايا
• المسؤولية الصارمة عن المنتج
• المعالجة الهندسية قبل الإنتاج
• مراقبة عملية الإنتاج
• اختبار إلكتروني بنسبة 100٪ ، فحص بصري بنسبة 100٪ ، بما في ذلك IQC و IPQC و FQC و OQC
• فحص AOI بنسبة 100٪ ، بما في ذلك الأشعة السينية والميكروسكوب ثلاثي الأبعاد وتكنولوجيا المعلومات والاتصالات
• اختبار الجهد العالي ، اختبار التحكم في المعاوقة
• القسم الصغير ، قدرة اللحام ، اختبار الإجهاد الحراري ، اختبار الصدمة
• إنتاج ثنائي الفينيل متعدد الكلور داخليًا
• التركيز على الإنتاج منخفض إلى متوسط الحجم
• التسليم السريع وفي الوقت المحدد
