OEM 5W شاحن لاسلكي لوحة دوائر كهربائية Pcba 3-8mm مسافة الإرسال

OEM مخصص 5W DIY شاحن لاسلكي PCB / PCBA المجلس مع تصميم المشروع

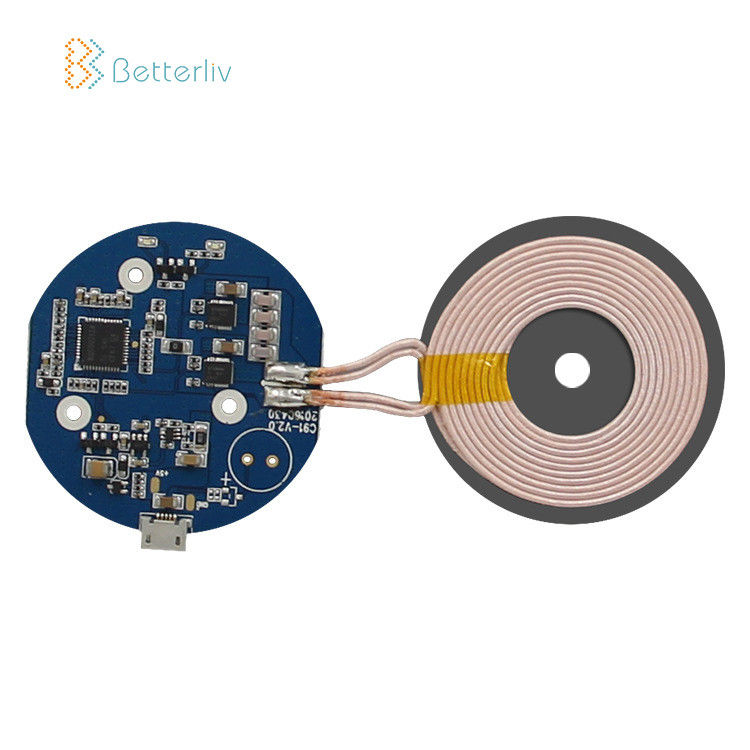

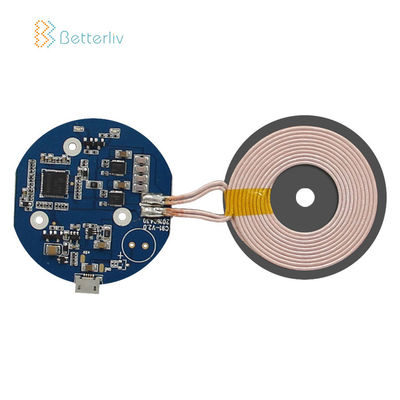

1. وحدة الشحن اللاسلكي:

تتكون وحدة الإرسال من ملف Tx مقاس 50 مم مع لوحة إلكترونية متكاملة ثنائي الفينيل متعدد الكلور.حصلت بالفعل على شهادة WPC1.2.4 QI.
توفر وحدة الإرسال مسافة شحن من ملف إلى ملف تصل إلى 8 مم (+/- 1 مم).
تقبل وحدة الإرسال محولات QC2.0 / 3.0 للشحن السريع من Qualcomm والتي توفر مدخلات 5V2A أو 9V1.67 عند الطلب.

2. وحدة الإرسال:

جهد الإدخال: 5V / 9V DC +/- 5٪
تيار الإدخال المقدر: 5V-2.0A / 9V-1.5A
جهد تموج الإدخال المطلوب: <150mVp-p @ 1.5A 9V
طاقة الإخراج لـ Rx: 5W-7.5W-10W (إدخال 10W / 9V-1.5A)
تردد التبديل: العمل من أجل QI 110-205 KHZ / Iphone 126.5 KHz +/- 3 KHz
كفاءة الشحن:> 70٪ (TI Medium Power Test RX) 10W> 75٪ (IDT P9221-R-EVK) 10W
درجة حرارة التشغيل المحيط: -10 إلى 45 درجة مئوية
أكثر من الحماية الحالية: نعم
الحماية الحرارية: نعم
درجة حرارة التخزين: -20 إلى + 85 درجة مئوية
منطقة الشحن الفعالة: النوع.+/- 5 مم من مركز الملف (Dz = 3 مم)
مسافة الشحن الفعالة: اكتب + 3 ~ + 8mm من Tx-coil إلى Rx-coil

نحن ندعم التخصيص

التعليمات

Q1: هل يمكنني الحصول على ترتيب العينة؟
ج: نعم ، نرحب بترتيب العينة لاختبار وفحص الجودة. عينات المزيج مقبولة.

Q2: هل يمكنني تمييز العناصر بشعارنا / علامتنا التجارية؟
ج: نرحب تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.

Q3: بعد حصولي على المنتجات ، ماذا لو كسرت منتجاتي ، ما نوع الخدمة التي تدعمها؟
ج: نقدم لك ضمان لمدة سنة واحدة.

س 4: ما هو موك والمهلة الزمنية؟
ج: ليس لدينا موك صارمة أو عينات أو أمر محاكمة متاح.
لدينا مهلة العينة في غضون 20 يوما ؛ لدينا مهلة الإنتاج 10-15days.
